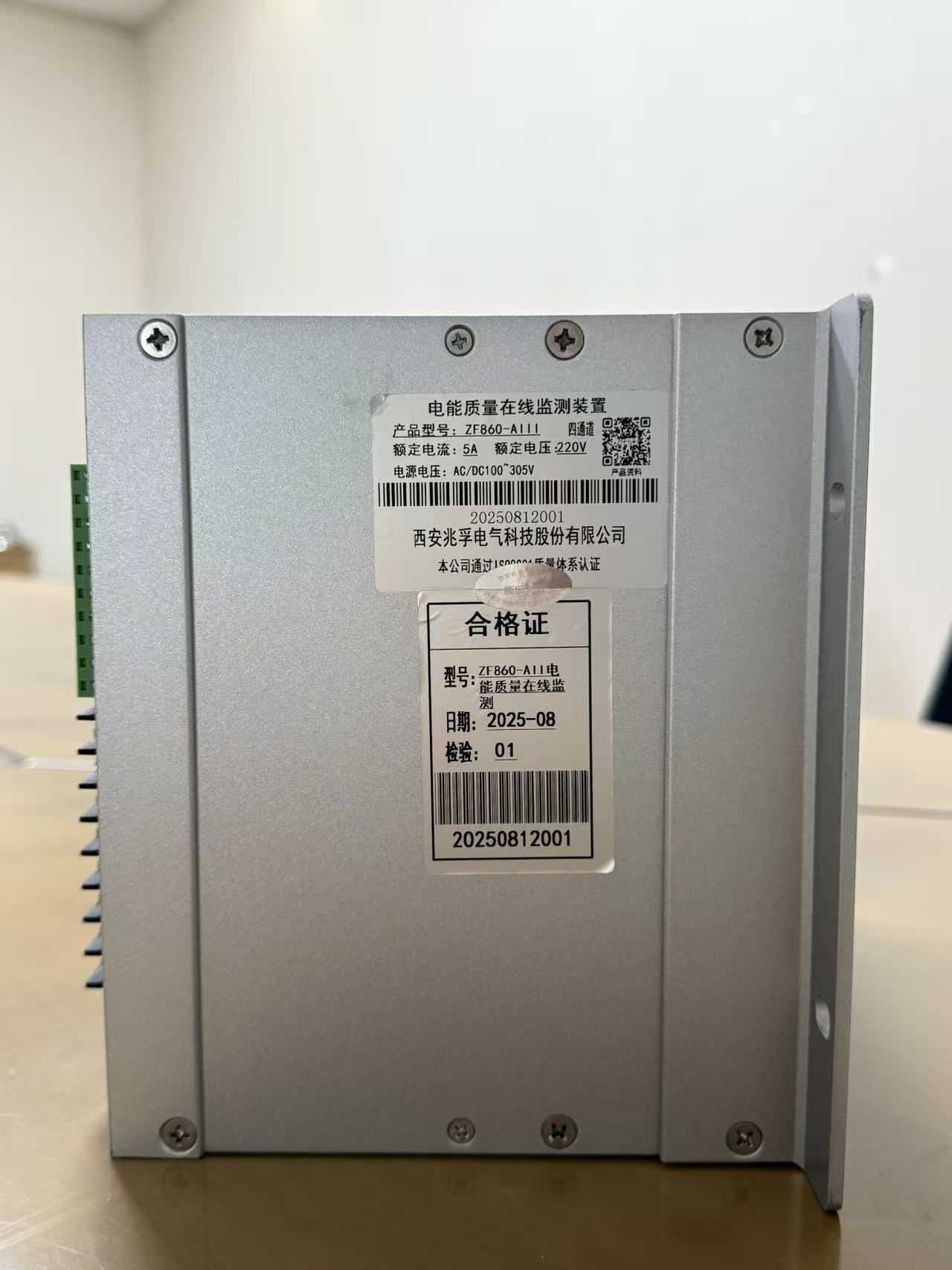

ZF860-AIII电能质量在线监测装置 A类四回路

ZF860电能质量在线监测装置适用于各种电力系统中,安装于低压或高压进线柜、开关柜或光伏并网柜,需要对电能质量进行在线监测的地方,使成套开关设备更加智能化,可对电力系统的各种电参数进行实时在线监测和控制。

ZF860具有2~4回路检测,每个回路均具备3相电流测量,零序电流测量,3相相电压测量,电压偏差测量,电压波动,长闪变短闪变测量,1路频率测量,频率偏差测量,电压电流2-101次谐波,间谐波测量(5HZ~3285HZ),三相电压、电流不平衡零序,负序,正序,零序不平衡度,负序不平衡度测量,3相有功功率测量,3相无功功率测量,3相视在功率测量,3相功率因数测量,正向有功电能,反向有功电能,正向无功电能,反向无功电能,视在电能计量功能,具备基波和全波同时测量功能,具备一次和二次同时显示功能。具备MODBUS(RS485、以太网)通信功能,能够远程控制断路器分合闸。同时还具备电压越限、电流越限、谐波越限、频率越限,不平衡越限,间谐波越限,闪变波动越限,逆功率等 34种电能质量异常事件监测和波形数据查看功能。同时集成各种保护的功能,防孤岛的功能和故障解列的功能。

广泛应用于各种电力监控系统中,可以完全监控电力系统的运行状况,还可以为电力系统的改造提供可靠有效的数据依据。

依据标准

ZF860设计时参照了下列标准,并定期升级设计版本,以满足最新版本的标准。

参考标准

内容

DL/T721-2000

配电网自动化系统远方终端

DL/7614-2007

多功能电度表

GB/T13729-2002

远动终端通用技术条件

GB/T15153.1-1998

远动设备及系统 第2部分:工作条件 第1篇:电源和电磁兼容性

DL/T630-1997

交流采样远动终端技术条件

DL/T634-2002

远动设备及系统 第5部分:传输规约 第101篇:基本远动任务的配套标准

IEC870-2-2:1996

远动设备及系统 第2部分:工作条件 第2篇:环境条件

GB/T2423.1-2001

电工电子产品基本环境试验规程

GB/T2829-2002

周期检查计数抽样程序及抽样表

GB/T15464-1995

仪器仪表包装通用技术条件

IEC 61000-4-30

电磁兼容 试验和测量技术-电能质量测量方法

GB/T 2423.1-2008

电工电子产品环境试验 第2部分:试验方法 试验A:低温

GB/T 2423.2-2008

电工电子产品环境试验 第2部分:试验方法 试验B:高温

GB/T 2423.4

电工电子产品环境试验 第2部分:试验方法 试验Db:交变湿热

GB/T 2423.5

电工电子产品环境试验 第2部分:试验方法 试验Ea和导则:冲击

GB/T 2423.10

电工电子产品环境试验 第2部分:试验方法 试验Fc:振动

GB/T 2900.33-2004

电工术语 电力电子技术

GB 4208-2008

外壳防护等级(IP代码)

GB/T 4365-2003

电工术语 电磁兼容

GB/T 12325-2008

电能质量 供电电压偏差

GB/T 12326-2008

电能质量 电压波动和闪变

GB/T 14549-1993

电能质量 公用电网谐波

GB/T 15479

工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法

GB/T 15543-2008

电能质量 三相电压不平衡度

GB/T 15945-2008

电能质量 电力系统频率偏差

GB/T17626.2-2006

电磁兼容试验和测量技术静电放电抗干扰度试验

GB/T17626.3-2006

电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.4-2008

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.5-2008

电磁兼容试验和测量技术浪涌(冲击)抗扰度试验

GB/T 17626.7

电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则

GB/T 17626.30

电磁兼容试验和测量技术电能质量测量方法

GB/T 19862

电能质量监测设备通用要求

DL/T 1028

电能质量测试分析仪检定规程

DL/T 1194-2012

电能质量术语

IEEE Std 1159.3-2003

电能质量数据传输推荐规程

DL/T1227-2013

电能质量监测装置技术规范

GB/T 24337-2009

电能质量 公用电网简谐波

功能列表

功能列表如下所示,

ZF860-AIII 电能质量在线监测装置 多回路

适用对象

符合A类标准的电能质量在线监测

检测回路

2~4回路

电压测量

三相电压相电压有效值、相位(三相四线,三相三线接入)、线电压有效值,电压偏差(基波和全波,一次和二次)

电流测量

三相电流有效值、相位(基波和全波,一次和二次)

频率测量

实时频率、频率偏差

谐波测量

三相电压电流0~101次谐波频谱、含有率、5HZ间谐波(范围:0HZ~3285HZ)含有率、谐波电流电压夹角、谐波有功功率、谐波无功功率

不平衡度测量

三相电压、电流不平衡零序,负序,正序幅值、相位、不平衡度

电压闪变波动

电压波动、短闪变、长闪变

功率测量

三相及合相有功功率、无功功率、视在功率(基波、全波、一次、二次)

功率因数测量

三相及合相功率因数(基波、全波)

电能测量

正向有功、反向有功、正向无功、反向无功(一次、二次)

通讯接口

2路以太网(Modbus TCP协议、可选IEC61850协议)

1路RS485(Modbus RTU协议)、1路USB接口

事件监测

过频率I段II段、低频率I段II段、频率上偏差越限、频率下偏差越限、过压I段II段、低压I段II段、电压上偏差越限、电压下偏差越限、电压电流负序零序不平衡越限、短闪变越限、长闪变越限、电压波动越限、电压电流总谐波间谐波畸变越限、电压奇次偶次越限、电压暂降、电压暂升、电压快速变化(RVC),短时中断、越限时触发时段波形、触发半波有效值。相关越限事件记录和暂态事件记录。每周波采样128点。

录波

手动录波,外部触发录波,越限事件记录和暂态事件发生记录和录波。

事件发生时录波触发条件为【事件监测】所述事件对应触发阈值。触发条件使能及触发阈值、恢复迟滞均可通过【参数配置】或远程设置。事件记录最多可记录200条记录。暂态记录最可记录100条记录。



录波数据采样速率为128点/周波,设备本地可直接查看数据波形、触发值、触发时间、及相关事件的持续时间。数据格式以COMTRADE格式为准。故障前20个周波+触发后130个周波。

整个记录过程记录时间为3S(150个周波)。

数据录波文件触发后存储在内部存储器内。录波文件存储格式为comtrade格式。文件的名称为触发式的时间(年月日时分秒)。

事件录波导出至文件后可通过PQDiffractor(推荐)、PQDIF Explorer软件查看三相电压波形、电流波形、三相电压有效值。样例如下图所示:

文件管理

  1. 录波文件:输入录波、手动录波、异常事件、暂态录波数据文件,所有数据均可本地存储和查看,文件可通过FTP以COMTRADE格式下载下来。下载目录/COMTRADE(自动触发录波文件存储)和/COMTRADE_MANUAL(手动或者远程触发录波文件存储)。文件的名称为触发式的时间(年月日时分秒)。后缀为.cfg和.dat。如果2024年07月16日13时24份08秒触发产生的录波文件,会生成的2个文件名称为,PQMonitor_PQM1_000056_20240716_132408_717.cfg和PQMonitor_PQM1_000056_20240716_132408_717.dat。
  2. 统计记录文件。放置在根目录/下面。可通过FTP下载。文件格式为.csv。文件可通过EXCEL软件或者WPS软件打开。



统计间隔配置

基本统计间隔可设置,短闪变统计间隔默认10min,长闪变统计间隔默认2h,参数均可配置。在统计间隔设置页面可查询最长统计天数。最长统计天数可达730天。

统计记录

  1. 电压,电压偏差,电流,零序电压,负序电压,零序电流,负序电流统计(不平衡数据)。统计 最大值,最小值,平均值,95%概率值。
  2. 频率,频率偏差。统计 最大值,最小值,平均值,95%概率值。
  3. 电压,电流1~65次谐波。统计 最大值,最小值,平均值,95%概率值。
  4. 短闪变PST,电压波动。统计 最大值,最小值,平均值,95%概率值。
  5. 长闪变PLT,电压波动。统计 最大值,最小值,平均值,95%概率值。
  6. 暂态信息统计。上一次暂态事件,暂态次数,暂态越限率。

统计记录最短时间为370天,最长时间为730天。具体最大存储时间可根据设置各个参数的间隔时间,综合确定。在设置界面上可显示最大统计记录时间。如果需要更长的存储时间,可选配。

校时方式

GPS校时、网络校时、本地手动校时、MODBUS远程校时。

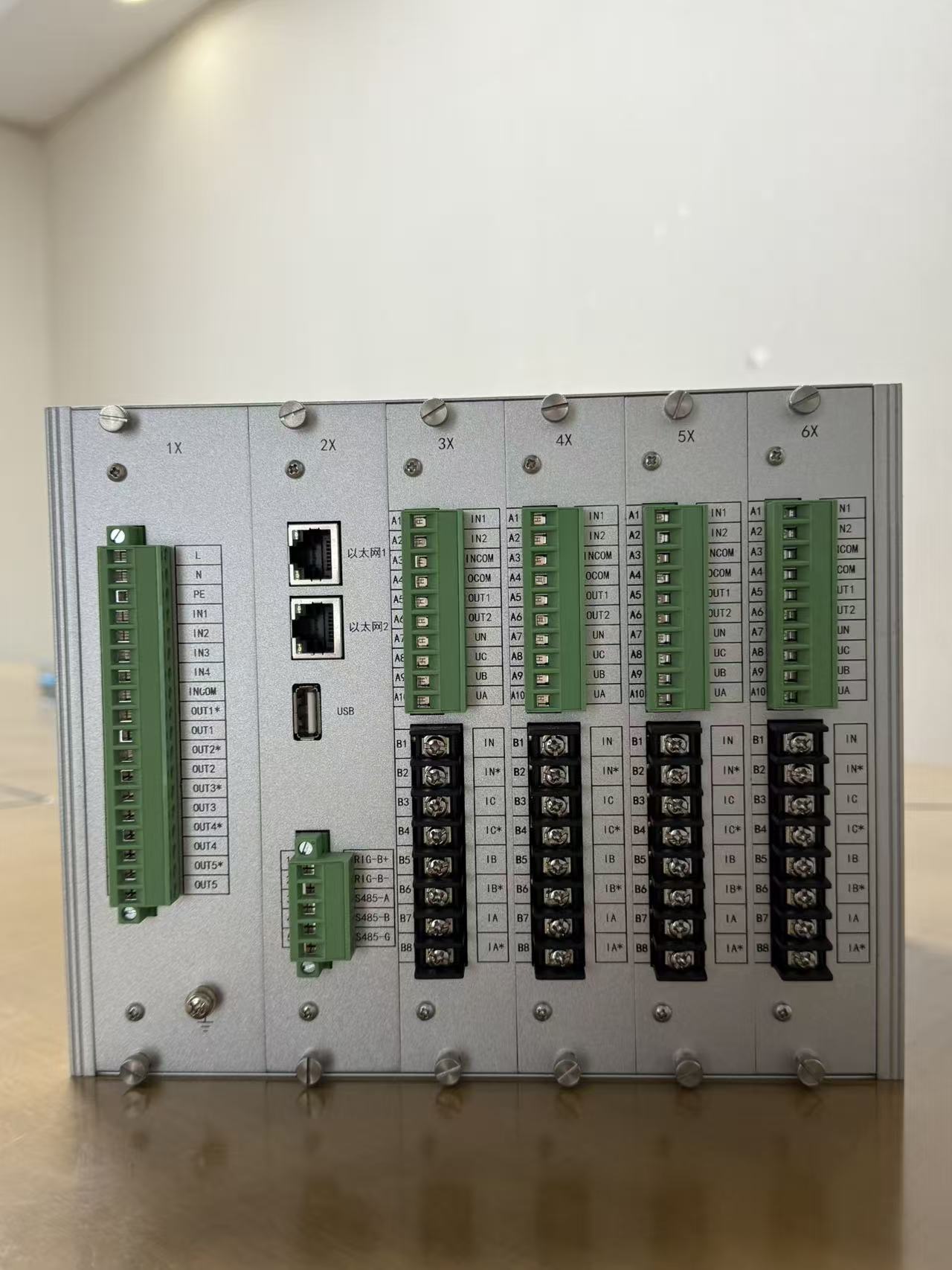

开关量输入输出

每一个回路:

开关量输入(有源):

本回路断路器当前的状态(开入1)

备用(开入2)

开关量输出(干接点):

本回路跳闸输出(开出1,脉冲最长5S 常开接点)

本回路合闸输出(开出2,脉冲最长5S 常开接点)



总回路开关量输入(有源):

主断路器当前的状态(开入1)

本地远程状态(开入2)

用于开关切换录波(开入3)

外部联动(开入4)(动作需要在保护定值中设置)

总回路开关量输出(干接点):

跳闸输出(开出1,脉冲最长5S 常开接点)

合闸输出(开出2,脉冲最长5S 常开接点)

故障或数据异常时告警输出(开出3 常开接点)复归后复位

故障或数据异常时故障输出(开出4 常开接点)复归后复位

装置故障输出(开出5常闭节点)装置正常运行时,断开,装置无电或者故障时,闭合。

远程控制

可通过通讯接口获取设备监测到的所有电能质量参数,获取或修改本地设置参数,控制断路器分合闸

告警

电压异常、频率异常、谐波间谐波越限、闪变越限、不平衡,暂升,暂降,暂时中断,RVC报警,告警源恢复正常后,需手动复归或远程复归,或者设置自动复归时间后,自动复归。消除告警

操作界面

液晶与键盘配合操作界面

安装方式

面板式嵌入式安装

尺寸

ZF860-AIII:

258.3mm*176mm*150mm(长×宽×深)

258.3mm*176mm*167.5mm(长×宽×深)带端子

开孔尺寸

225mm(W)/177mm(H)

尺寸及安装

尺寸图

单位:mm

ZF860-AIII:

正视图、俯视图、背视图:



开孔尺寸图

面板安装开孔尺寸225mm(W)/177mm(H)。



安装方式

    面板嵌入式安装。
