ZF190-I 群调群控装置
ZF190群调群控装置（以下简称 ZF190）是一款基于全志T113-i双核处理器开发，支持硬件加密，集成电源管理嵌入式计算机。主CPU：包含2ARM,Cortex-A7 为核心的双核芯片，主频最高支持1.2GHZ。1HiFi4 DSP，主频高达600MHZ。1*玄铁C906 RISC-V(64bit),主频高达1008HZ。双路电源冗余供电，2路或4路以太网PHY，标准RJ45 连接器。8路或者16路RS485,标准3.81mm间距凤凰头连接器,光耦隔离、浪涌保护电源隔离保护。1路CONSOLE RS232调试接口。所有的串口数据收发指示灯，RUN灯，POWER指示灯。系统提供RS485通讯，有线网络通讯，可对多种协议的数据进行采集、处理、转发。
二、产品特性
2.1 硬件特性
| CPU | Cortex-A7 双核 1.2GHz |
|---|---|
| HiFi4 DSP 600MHZ | |
| 玄铁C906 RISC-V(64bit) 1008HZ | |
| 内存 | 256MB/512MB/1GB标配 256MB |
| FLASH | 支持 256MB NAND/4GB eMMC标配 256MB NAND |
| 看门狗 | 内置 WDT，溢出时间小于 16 秒，支持空闲唤醒和掉电唤醒 |
| RTC | 高精度实时时钟，内置供电电池 |
| 调试口 | 1 路串口为系统 console 口 RS232串口。波特率：115200，数据位：8，停止位：1，校验位：none，流控：无 |
| RS485串口 | 8路或 16 路 RS485 通讯端口，内部全隔离保护设计 |
| 以太网 | 2 路或4路100M自适应工业以太网，标准 RJ45 接口。内部全隔离保护设计。其中一路为千兆以太网接口。 |
| 电源 | 输入电压：AC 85V~305V DC 100~430V双路供电冗余 |
| 功耗 | < 10W 推荐外接输入功率10W以上 |
| 材质 | 金属材质 |
| 安装方式 | 1U/机架式 |
| 防护等级 | IP63 |
| 尺寸 | 导轨式：(长宽深) |
| 工作温度 | -40℃~+85℃ |
| 工作湿度 | 5% ~ 95% |
2.2 系统参数
ZF190 预装基于 T113-i 的 Linux 操作系统，满足 POSIX 标准或类 UNIX平台的应用程序。针对系统特有的硬件设备，内核提供了简单、易用的驱动接口，可加速用户的应用程序开发。
ZF190 预装基于 T113-i 的 Linux 操作系统，该操作系统符合 POSIX 标准，可运行Linux应用程序。针对系统特有的硬件设备，内核提供了简单，易扩展的驱动接口，加速用户的应用程序开发。ZF190 系统的软件部分共分为三部分：Bootloader、Linux 内核和 rootfs。Bootloader 主要作用是引导 Linux 内核启动，支持从 NFS 挂载根文件系统、从 NAND Flash 启动；Linux 内核 是整个操作系统的核心，直接管理硬件并提供各种系统所需的核心功能；rootfs（根文件系统） 定义了磁盘或分区上文件的组织方法和数据结构，即文件在磁盘上的存储方式。
三、尺寸及安装方式

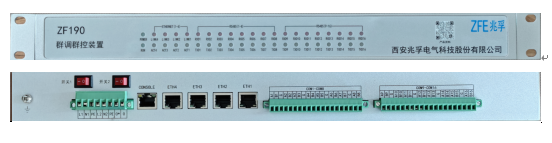

1U机架式安装
3.1 安装尺寸(单位:mm)
推荐使用M6的螺丝固定。
四、**接口定义**
4.1 电源接口
| 标识符 | 功能说明 |
|---|---|
| L1 | 电源1火线/正极 |
| N1 | 电源1零线/负极 |
| PE | 大地 |
| 开关1 | 控制电源1的导通断开 |
| L2 | 电源2火线/正极 |
| N2 | 电源2零线/负极 |
| PE | 大地 |
| 开关2 | 控制电源2的导通断开 |
| O* | 装置自检故障输出 |
| O | 装置自检故障输出 |
说明：1. 电源的输入范围是 AC 85V~305V / DC 100~430V，在这个范围之内，装置均可以正常运行。
-
电源的额定功率＜10W。
-
电源输入具有冗余功能。两路电源可以同时接入，也可以只接入其中任何一路，均可正常工作。
