一、产品概述

ZF190分布式电源采集控制装置（四可装置）（以下简称 ZF190）是一款基于全志T113-i双核处理器开发，支持硬件加密，集成电源管理嵌入式计算机。主CPU：包含2ARM,Cortex-A7 为核心的双核芯片，主频最高支持1.2GHZ。1HiFi4 DSP，主频高达600MHZ。1*玄铁C906 RISC-V(64bit),主频高达1008HZ。2路以太网PHY，标准RJ45 连接器。4路或者8路RS485,标准3.81mm间距凤凰头连接器,光耦隔离、浪涌保护电源隔离保护。1路CONSOLE RS232调试接口。4G远程调试接口，可方便进行远程调试连接。所有的串口数据收发指示灯，RUN灯，4G指示灯。系统提供RS485通讯，有线网络通讯，无线网络通讯，可对多种协议的数据进行采集、处理、转发。

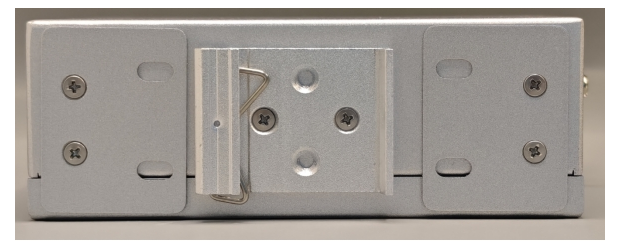

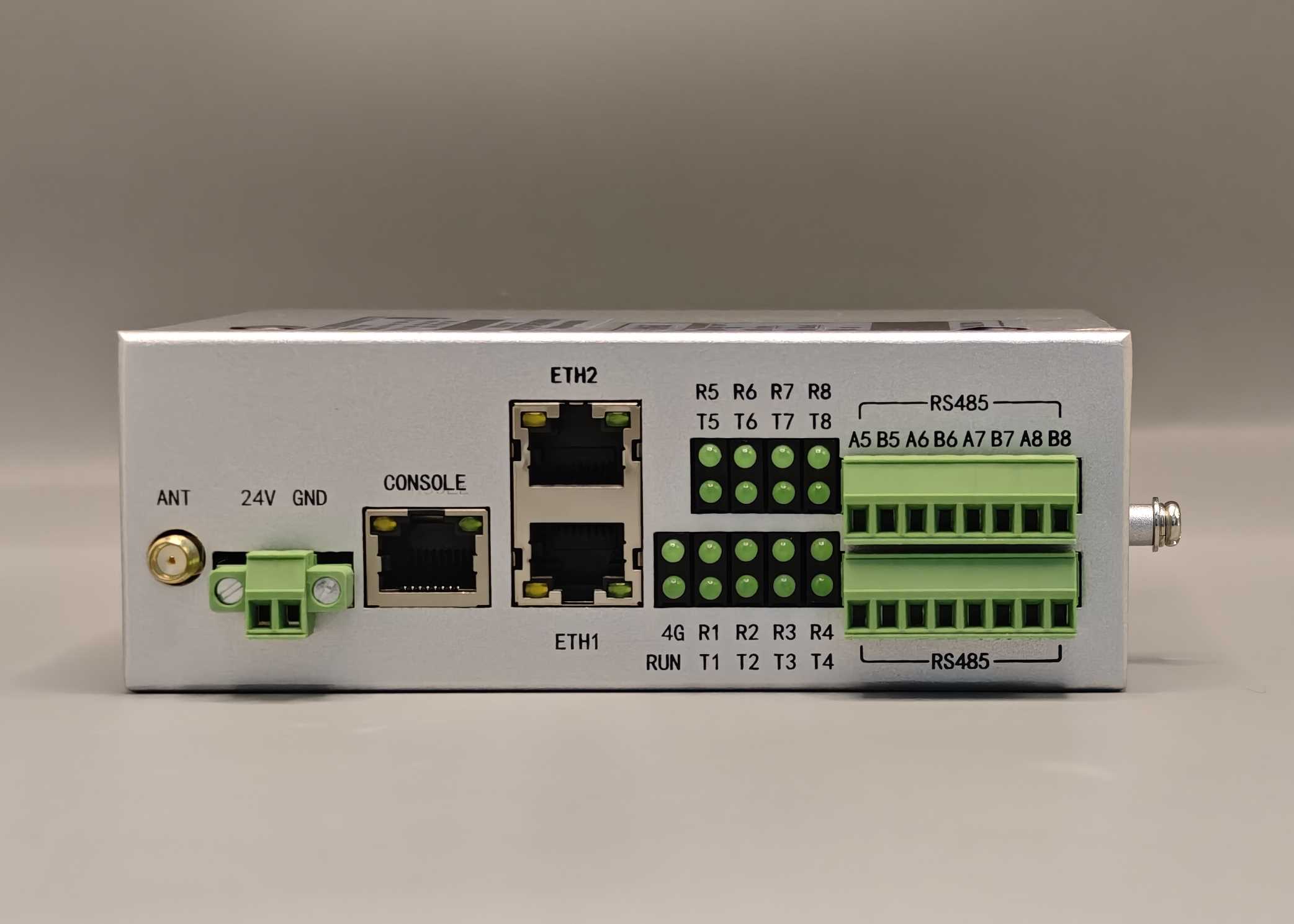

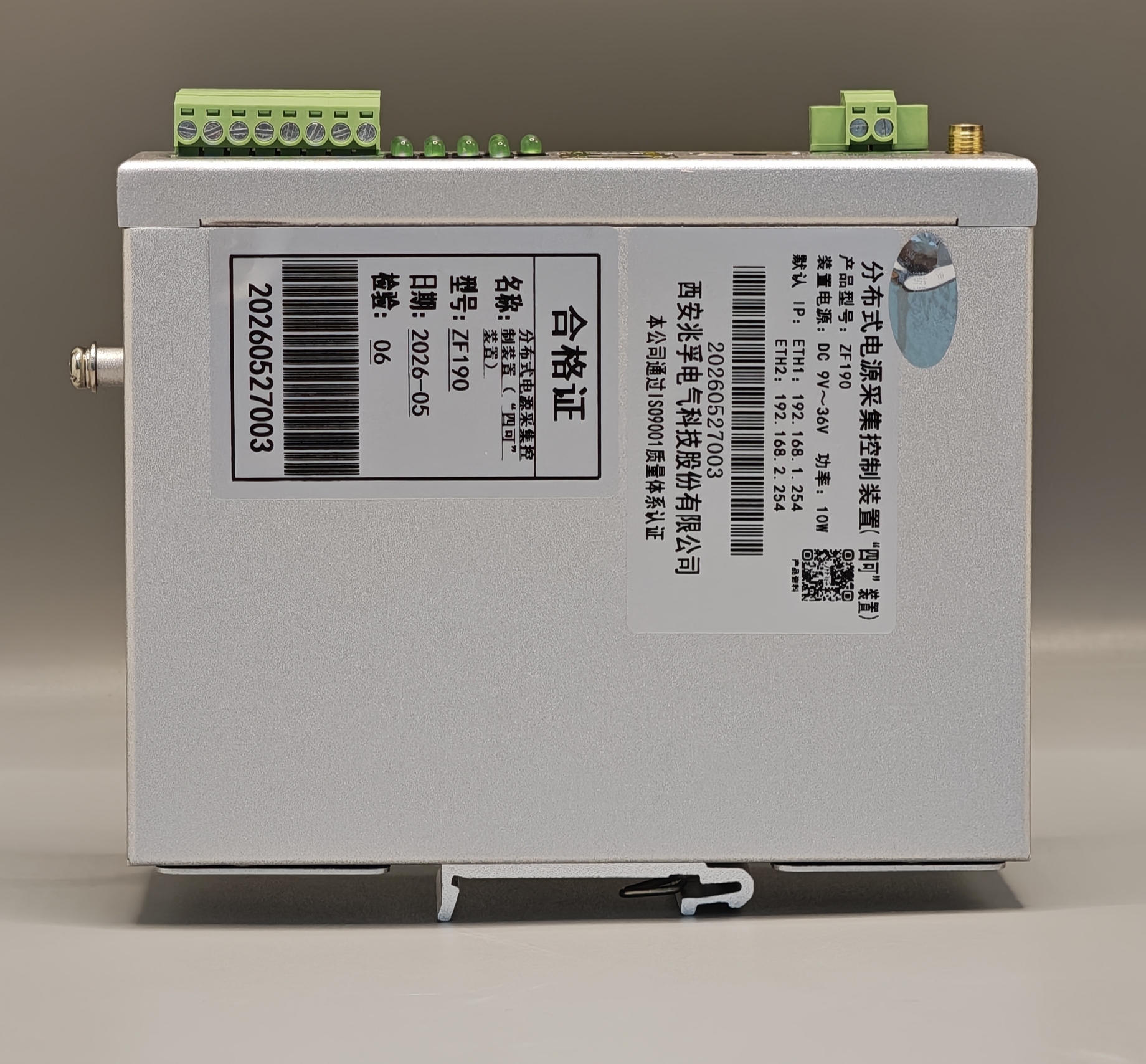

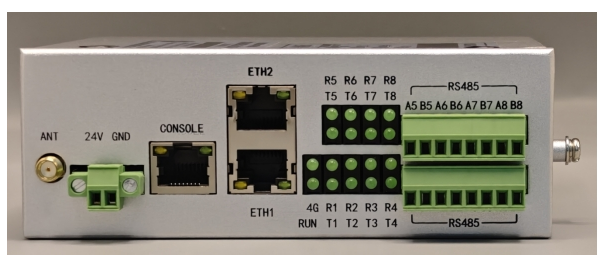

设备图片如下：

二、产品特性

2.1 硬件特性

2.2 系统参数

ZF190 预装基于 T113-i 的 Linux 操作系统，满足 POSIX 标准或类 UNIX平台的应用程序。针对系统特有的硬件设备，内核提供了简单、易用的驱动接口，可加速用户的应用程序开发。

ZF190 预装基于 T113-i 的 Linux 操作系统，该操作系统符合 POSIX 标准，可运行Linux应用程序。针对系统特有的硬件设备，内核提供了简单，易扩展的驱动接口，加速用户的应用程序开发。ZF190 系统的软件部分共分为三部分：Bootloader、Linux 内核和 rootfs。Bootloader 主要作用是引导 Linux 内核启动，支持从 NFS 挂载根文件系统、从 NAND Flash 启动；Linux 内核 是整个操作系统的核心，直接管理硬件并提供各种系统所需的核心功能；rootfs（根文件系统） 定义了磁盘或分区上文件的组织方法和数据结构，即文件在磁盘上的存储方式。

三、尺寸及安装方式

安装方式包含两种：

1. 导轨式安装

2. 壁挂式安装

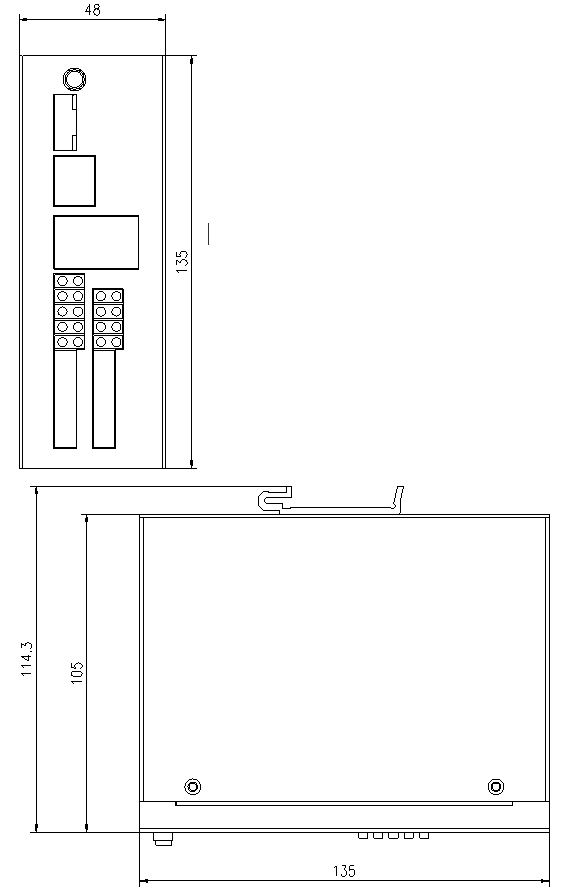

3.1 导轨式安装尺寸(单位:mm)

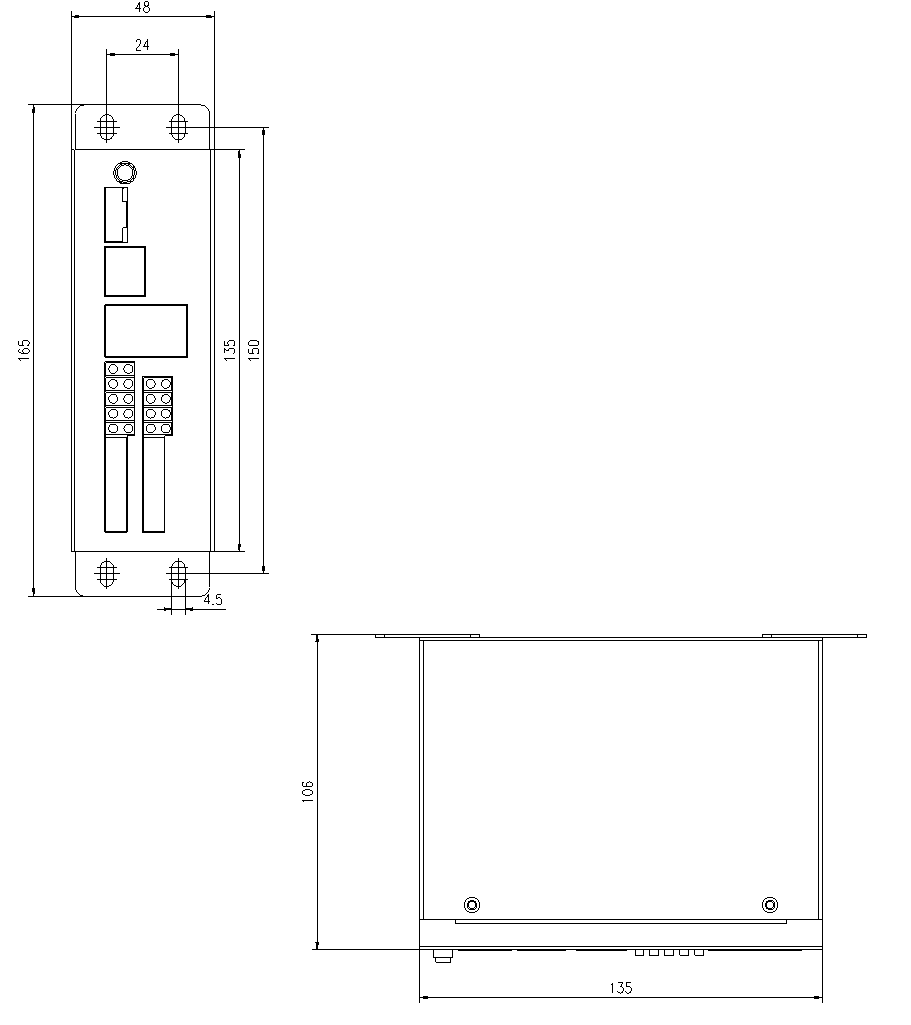

3.2 壁挂式安装尺寸(单位:mm)

推荐使用M4的螺丝固定。
